전선 작업을 위해 전선의 종류를 공부하다

단순한 전선 작업을 할려고 해도 알아야 할 게 참 많구나.



■ 전선의 분류

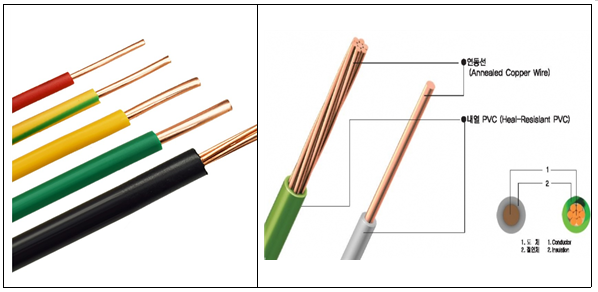

1.단선

-절연체 안에 굵은 구리선이 하나 들어가 있은 선

-굵고 단단해서 잘 구부러지지 않음

-사용처: 건물 콘센트나 스위치에 연결됨

2.연선

-절연체 안에 얇은 구리선이 여러개 있는 전선

-유연하여 작업성이 좋음

-사용처: 전원선, 연장케이블 등





로맥스전선(CVF)는 사용하지 말 것. -하얀색의 피복과 구리선을 감고 있는 절연체가 약해서 쉽게 손상이 가기 때문임. -건물 내 사용하는 전선으로서 하얗고 약간 두꺼운 전선으로 조명용으로 많이 사용했음.





■전선의 종류

1 절연케이블

가.HIV 전선(Heat-resistant Vinyl insulated wire,내열 비닐 절연 전선)

-특징

: 내열성이 있는 비닐 절연 전선

: 일반 비닐 절연 전선보다 높은 온도에서 사용 가능

: 450/750V 이하의 주로 일반 전기 공작물이나 전기기기의 배선에 사용하는 비닐 절연전선으로 내가열성 가소제를 첨가한 수지로 절연한 전선

-용도

: 고온 환경에서 사용되는 전기 기기 배선 등에 사용(가장 일반적인 실내전선)

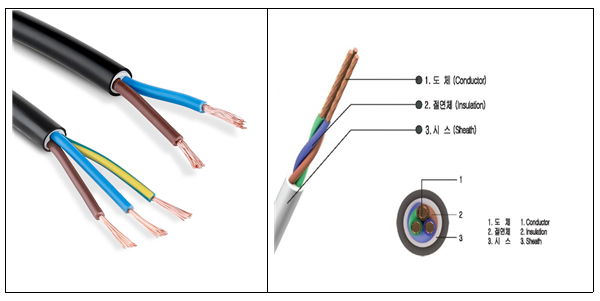

나.VCTF 전선(Vinyl Cord Tire Flexible,비닐 코드 캡타이어 코드)

-특징

: 유연성이 뛰어나고 가벼운 비닐 절연 코드

: 여러 가닥의 전선이 꼬여 있어 이동 및 사용이 편리

-용도

: 가정용 전기 제품, 공사현장 작업선 등에 사용(건물내 배선용으로 사용할 수 없음)

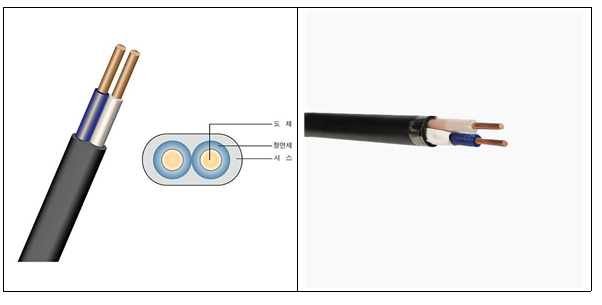

다.VVF 전선 (Vinyl Insulated Vinyl Sheathed Flat type cable)

-특징

: 비닐 절연 비닐 시스 케이블로, 평평한 형태로 일본에서 많이 사용

: 주로 건물 내부의 전원 공급용 케이블로 사용

: 2심에서 4심까지 있으며, 저압 실내 배선에 적합

-용도

: 저압 실내 배선, 조명, 콘센트 회로의 전원 공급



2 전력케이블

가.CV 전선(Cross-linked Polyethylene insulated Vinyl sheathed cable,가교 폴리에틸렌 절연 비닐 시스 케이블)

-특징

: 가교 폴리에틸렌으로 절연되어 전기적 특성과 내구성이 뛰어남

: 비닐 시스로 보호되어 외부 환경에 강함

-용도

: 전력 공급용 케이블, 산업 현장 및 건물 배선 등에 사용

나. KIP 전선 (Korea Industrial Power cable)

-특징

: 고압 전기기기 내부 배선용 EP 고무 절연 전선

: 고압 환경에서 사용되며, 내열성과 절연성이 뛰어남

-용도

: 고압 전기기기 내부 배선



3 일반전선케이블

가.SV 전선(Vinyl insulated wire,비닐 절연 전선)

-특징

: 일반적인 비닐로 절연된 전선

: 다양한 종류와 규격이 있음.

-용도

: 일반적인 옥내 배선, 전기 기기 배선 등에 사용

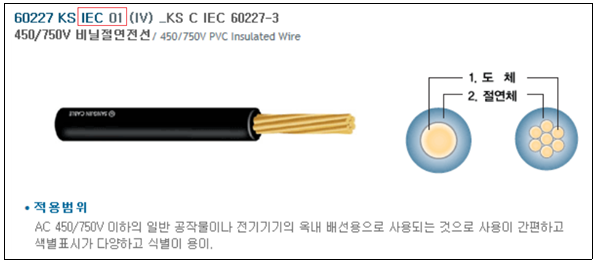

나. IV 전선 (Vinyl Insulated Wire)

-특징

: 단심 비닐 절연 전선으로, 일반적인 전기 배선에 널리 사용됩

: 주로 건물 내부의 배선, 조명, 콘센트 등에 사용

: 비교적 저렴하고 시공이 용이

-용도

: 일반 건물 내부 배선, 조명, 콘센트 등

다.VFF 전선 (Vinyl Flat Flexible cord)

-특징

: 비닐 평형 코드 전선으로, 유연성이 뛰어나고 평평한 형태

: 주로 옥내 소형 전기기구 배선에 사용

: AC 300/300V 이하의 소형 전기기구에 사용

-용도

: 옥내 소형 전기기구 배선

내용	전선	접속방법	비고
-제어반 내 제어기기 배선	IV, VSF 등	압착	물리적 결합
-분전반 내 인입 배선	IV, VVF 등	압착	물리적 결합
-전기기구 내의 배선 및 리드선	VSF,등	압착	물리적 결합
-가정용 전자제품의 전원코드	VFF 등	압착	물리적 결합
-배전반 내 배선/인입 배선 -분전반 내 인입 배선 -구내 전기설비의 배선	CV 등	압착	물리적 결합
-배전반 및 수전설비	KIP 등	압착	물리적 결합
-빌딩이나 공장 내 등의 전력설비 전기회로의 간선에서 분기한 회로	IV, CV 등	압축	부피 감소
-발변전소의 전력기기 등 접속	CV 등	압축	부피 감소
-옥내 배선 (분전반에서 콘센트, 스위치 등의 배선)	IV, VFF 등	삽입	내부 삽입
-간이 접속으로 신호선 등 배선	IV 등	압접	금속 접합





■와어어커넥터

기존의 절연테이프로 처리하는 방법 대신 배선용 와이어 커넥터를 사용한다.

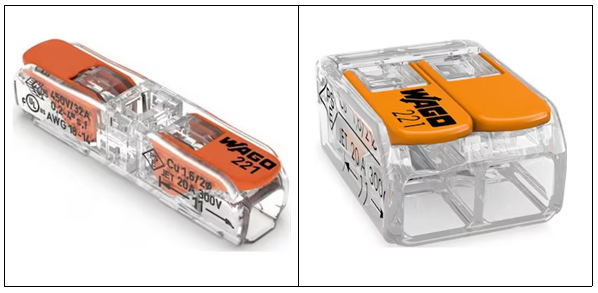

1 와고 전선 커넥터

-와고(WAGO)라르 회사에서 만들었고, 사용이 편리함.

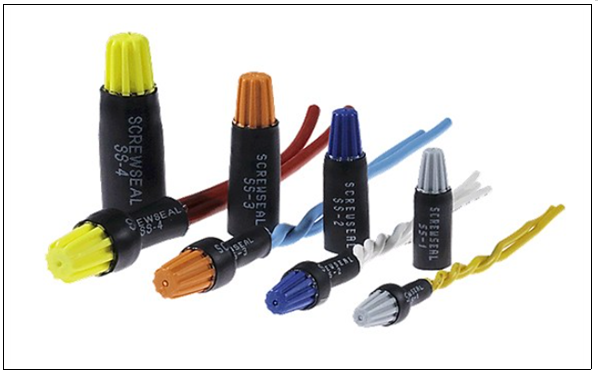

2 스크류씰 커넥터

- 실내,외 물,습기,부식에 노출된 환경의 전선연결에 적합하도록 설계(구리-구리 연결시에만 사용)

3 무탈피커넥터

- 전선 피복을 벗기자 않고 전선 연결이 가능(재사용이 불가함)

- 직결형, 분기형 등이 있음.

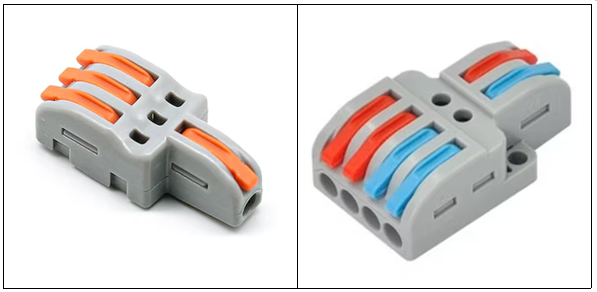

4 누름 커넥터

- 전선 피복을 벗긴 다음 커넥터 안쪽으로 꽂아주고 레버를 누르면 됨.(방수안됨)

5 꽂음 커넥터

- 전선 피복을 벗기고 안쪽으로 꽂아주면 됨.
